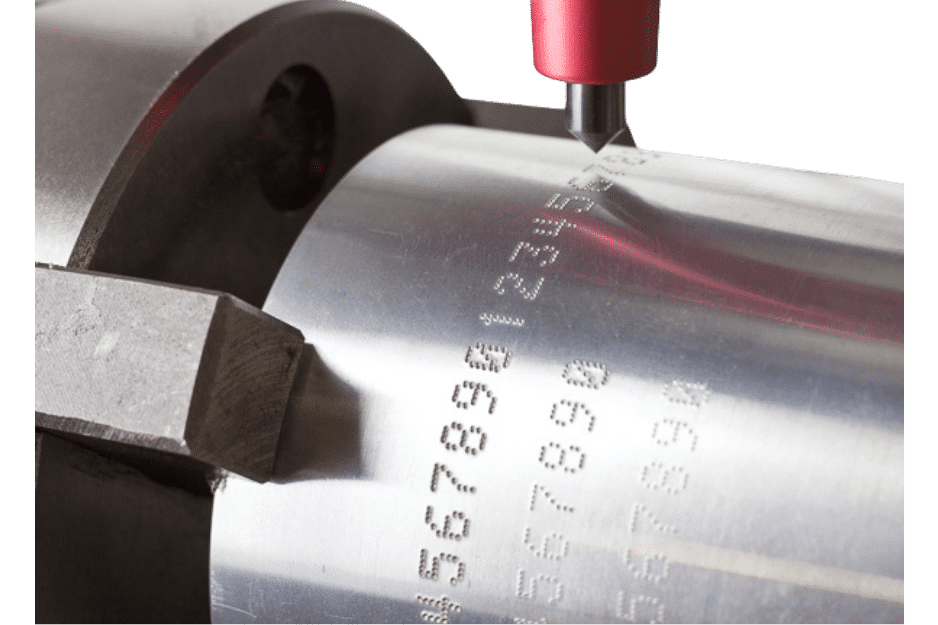

Nokta Vuruşlu Markalama Nedir?
Nokta vuruşlu markalama, metal ve diğer uygun sert yüzeyler üzerine kontrollü şekilde vuran bir markalama iğnesi aracılığıyla kalıcı izler oluşturulan endüstriyel işaretleme yöntemidir. Noktaların art arda oluşturulmasıyla seri numarası, parça numarası, üretim tarihi, logo, harf, rakam ve çeşitli tanımlama bilgileri yüzeye kalıcı olarak işlenebilir.
Nokta vuruşlu markalama makineleri, özellikle otomotiv, makine imalatı, metal işleme, savunma sanayi ve ağır sanayi uygulamalarında ürünlerin tanımlanması ve izlenebilirliğinin sağlanması amacıyla kullanılır. Temassız bir yöntem olmayan bu teknoloji, markalama iğnesinin yüzeye fiziksel olarak vurması sayesinde aşınmaya karşı dayanıklı ve uzun ömürlü işaretlemeler oluşturabilir.

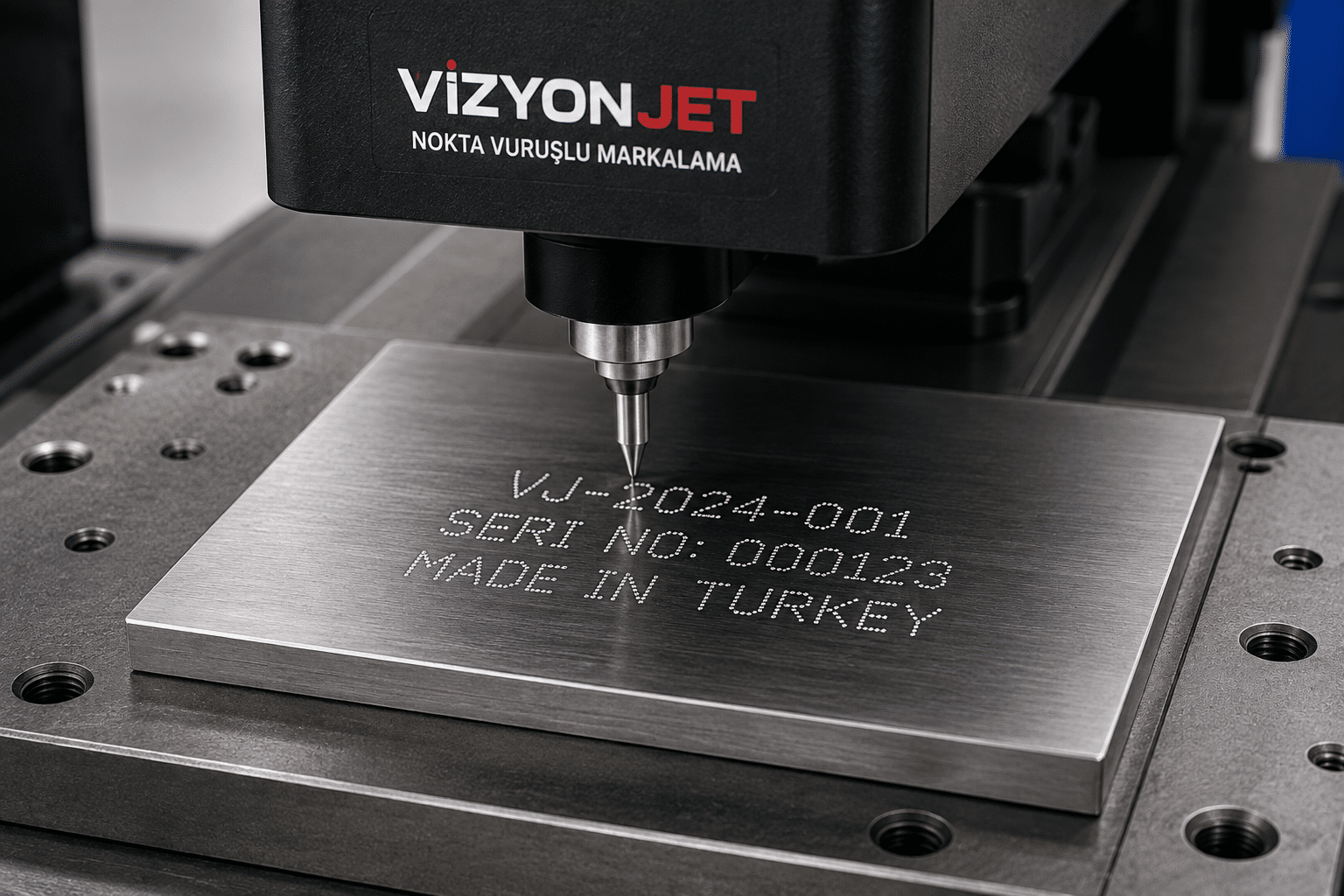

Nokta Vuruşlu Markalama Makinesi Nasıl Çalışır?
Nokta vuruşlu markalama makinesi, sertleştirilmiş bir markalama iğnesinin yüzeye kontrollü ve tekrarlanan darbeler uygulamasıyla çalışır. İğnenin oluşturduğu küçük noktalar yan yana getirilerek harfler, rakamlar, seri numaraları, parça numaraları, logolar ve uygun sistemlerde Data Matrix gibi kodlar meydana getirilir.
Markalama sırasında iğnenin hareketi elektronik kontrol sistemi tarafından yönetilir. Yazılımda hazırlanan işaretleme bilgisi makineye aktarıldığında markalama kafası belirlenen koordinatlarda hareket eder ve iğne, programlanan karakter veya desene göre yüzeye darbeler uygular. Böylece malzemeden talaş kaldırmaya gerek kalmadan yüzeyde fiziksel ve kalıcı izler oluşturulur.
Pnömatik nokta vuruşlu sistemlerde iğnenin darbe hareketi basınçlı hava yardımıyla gerçekleştirilirken, elektrikli sistemlerde bu hareket elektrikle çalışan mekanizma tarafından sağlanır. Darbe kuvveti, markalama hızı ve diğer parametreler kullanılan makineye ve uygulamaya göre ayarlanabilir.
Günümüzde nokta vuruşlu markalama sistemleri üretim hatlarındaki otomasyon ve ürün izlenebilirliği süreçlerine de entegre edilebilir. Uygun kontrol yazılımı ve haberleşme altyapısına sahip sistemlerde seri numarası, parça numarası ve değişken üretim verileri otomatik olarak markalama cihazına aktarılabilir. Data Matrix gibi makine tarafından okunabilen kodların kullanılması ise parçaların üretim, kalite kontrol ve bakım süreçleri boyunca dijital olarak takip edilmesini destekler.
Makinamızın nasıl çalıştığını merak ediyorsanız Nokta Vuruşlu Markalama Makinası videosunu izleyebilirsiniz.

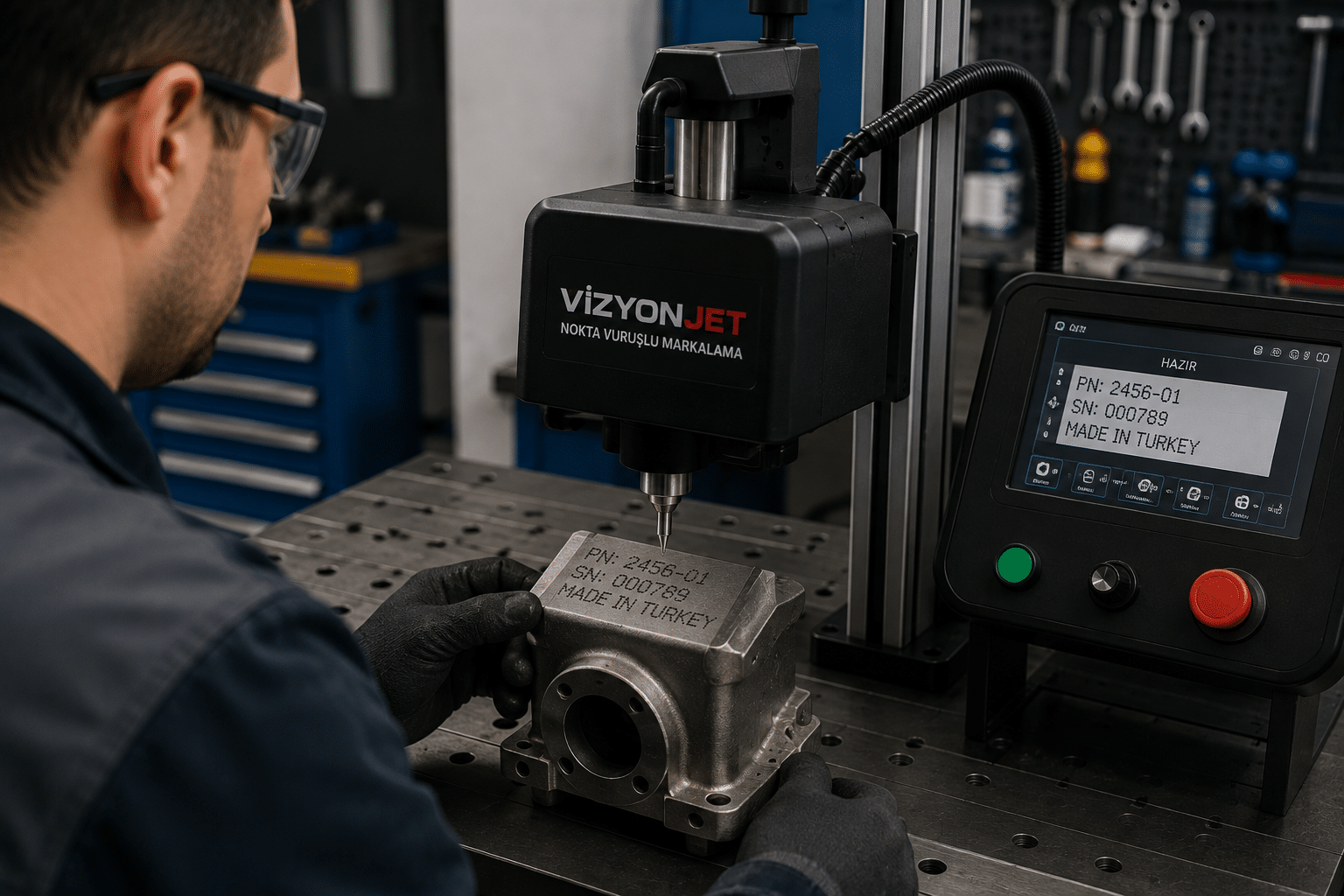

Nokta Vuruşlu Markalama Makinası Nasıl Kullanılır ?
Nokta vuruşlu markalama makinesinin doğru kullanılması, işaretlemenin istenen konumda, derinlikte ve okunabilirlikte yapılması açısından önemlidir. Uygulamaya başlamadan önce markalanacak parça, işaretleme içeriği ve makine ayarları kontrol edilmelidir.
1. Markalanacak Parçayı Hazırlayın
Markalama yapılacak yüzey temizlenmeli ve parçanın işlem sırasında hareket etmemesi sağlanmalıdır. Masa tipi sistemlerde parça uygun aparatlarla sabitlenebilir. Taşınabilir sistemlerde ise markalama kafası işaretleme yapılacak bölgeye doğru şekilde konumlandırılmalıdır.
2. Markalama İçeriğini Oluşturun
Makinenin yazılımı üzerinden seri numarası, parça numarası, üretim tarihi, lot numarası, harf, rakam veya diğer gerekli bilgiler hazırlanır. Kullanılacak karakter boyutu, yazı tipi ve markalama konumu uygulamaya göre belirlenir.
3. Markalama Parametrelerini Ayarlayın
Malzemenin yapısına ve istenen işaretleme sonucuna göre darbe kuvveti, markalama hızı ve karakter aralığı gibi parametreler ayarlanır. Çok yüksek darbe kuvveti parçaya gereksiz deformasyon uygulayabileceğinden ayarlar malzemeye uygun yapılmalıdır.
4. Markalama İşlemini Başlatın
Parçanın ve ayarların kontrol edilmesinin ardından markalama işlemi başlatılır. Makine, hazırlanan tasarıma göre iğneyi hareket ettirerek yüzey üzerinde karakterleri veya kodları oluşturur. İşlem sırasında parçanın konumu değiştirilmemelidir.
5. Markalama Kalitesini Kontrol Edin
İşlem tamamlandıktan sonra işaretlemenin konumu, okunabilirliği ve derinliği kontrol edilmelidir. Seri üretime geçmeden önce bir numune parça üzerinde test markalaması yapılması, uygun parametrelerin belirlenmesine yardımcı olur.
6. Makinenin Bakımını Yapın
Markalama iğnesi ve hareketli parçalar düzenli olarak kontrol edilmelidir. Pnömatik sistemlerde hava basıncı ve hava hattının durumu da takip edilmelidir. Üreticinin belirlediği periyodik bakım işlemlerinin uygulanması, makinenin uzun süre kararlı çalışmasına yardımcı olur.

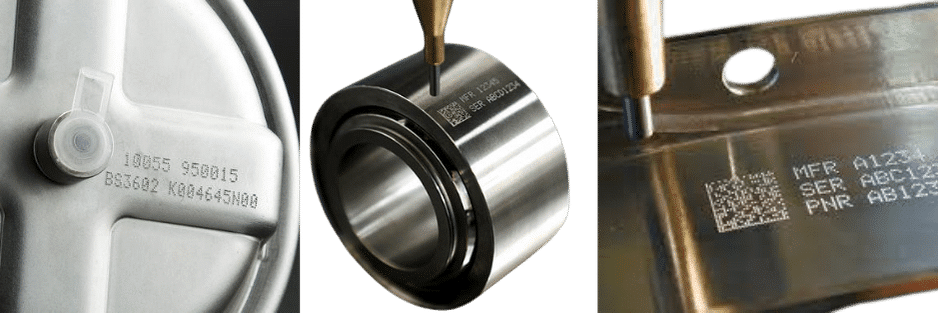

Nokta Vuruşlu Markalama Makinesi Hangi İşaretlemeleri Yapabilir?
Nokta vuruşlu markalama makineleri, özellikle metal parçalar üzerine ürün tanımlama ve izlenebilirlik amacıyla kullanılan birçok bilgiyi kalıcı olarak işleyebilir. Markalama iğnesinin yüzeye kontrollü darbeler uygulaması sayesinde oluşturulan karakterler ve kodlar, zorlu endüstriyel koşullarda uzun süre okunabilirliğini koruyabilir.
Seri Numarası ve Parça Numarası
Makine parçaları, ekipmanlar ve üretim bileşenleri üzerine seri numarası ve parça numarası işlenebilir. Bu bilgiler, her parçanın üretim ve kalite kontrol süreçlerinde takip edilmesini kolaylaştırır.
Şase ve VIN Numarası
Otomotiv sektöründe araç şaseleri ve çeşitli metal bileşenler üzerine VIN veya şase numarası gibi kalıcı tanımlama bilgileri uygulanabilir. İstenen markalama derinliği, malzeme ve uygulamaya uygun makine parametreleriyle ayarlanmalıdır.
Lot ve Parti Numarası
Üretim partilerinin takip edilmesi amacıyla metal parçalar üzerine lot veya parti numarası markalanabilir. Böylece belirli bir üretim grubuna ait parçaların geriye dönük takibi kolaylaşır.
Data Matrix Kodları
Uygun nokta vuruşlu markalama sistemi ve yazılım kullanılarak metal yüzeylere makine tarafından okunabilen Data Matrix kodları uygulanabilir. Bu kodlar özellikle endüstriyel parça izlenebilirliği uygulamalarında kullanılır.
Logo, Harf ve Rakamlar
Firma logosu, ürün kodu, model bilgisi, teknik tanımlamalar, harfler ve rakamlar da nokta vuruşlu markalama yöntemiyle yüzeye kalıcı olarak işlenebilir.
Nokta vuruşlu markalama makinesinin yapabileceği işaretlemeler; kullanılan cihazın özelliklerine, markalama alanına, iğne yapısına ve işlenecek malzemenin özelliklerine göre değişebilir.
Nokta Vuruşlu Markalama Hangi Malzemelerde Kullanılır?
Nokta vuruşlu markalama, markalama iğnesinin yüzeye fiziksel darbeler uygulamasıyla çalıştığı için özellikle sert ve darbeye dayanıklı malzemelerde tercih edilir. En yaygın kullanım alanı metal yüzeylerdir. Malzemenin sertliği, kalınlığı ve yüzey yapısı; uygulanabilecek markalama derinliğini ve kullanılacak makine ayarlarını doğrudan etkiler.
Metal
Çelik, paslanmaz çelik, alüminyum, pirinç ve çeşitli metal alaşımlar nokta vuruşlu markalamanın en yaygın kullanıldığı malzemelerdir. Bu yüzeylere seri numarası, parça numarası, şase numarası, lot numarası ve çeşitli tanımlama bilgileri kalıcı olarak işlenebilir.
Sert Plastik
Uygun sertliğe ve yapıya sahip bazı plastik parçalar nokta vuruşlu yöntemle markalanabilir. Ancak plastiklerde uygulanabilirlik malzemenin türüne, kalınlığına ve darbe karşısındaki davranışına bağlı olduğundan uygulama öncesinde numune testi yapılması önemlidir.
Diğer Sert Malzemeler
Nokta vuruşlu markalama farklı sert malzemelerde teknik olarak uygulanabilir olsa da kırılgan veya darbe altında çatlama riski bulunan yüzeylerde dikkatli olunmalıdır. Kullanılacak iğne, darbe kuvveti ve markalama derinliği malzemenin özelliklerine göre belirlenmelidir.

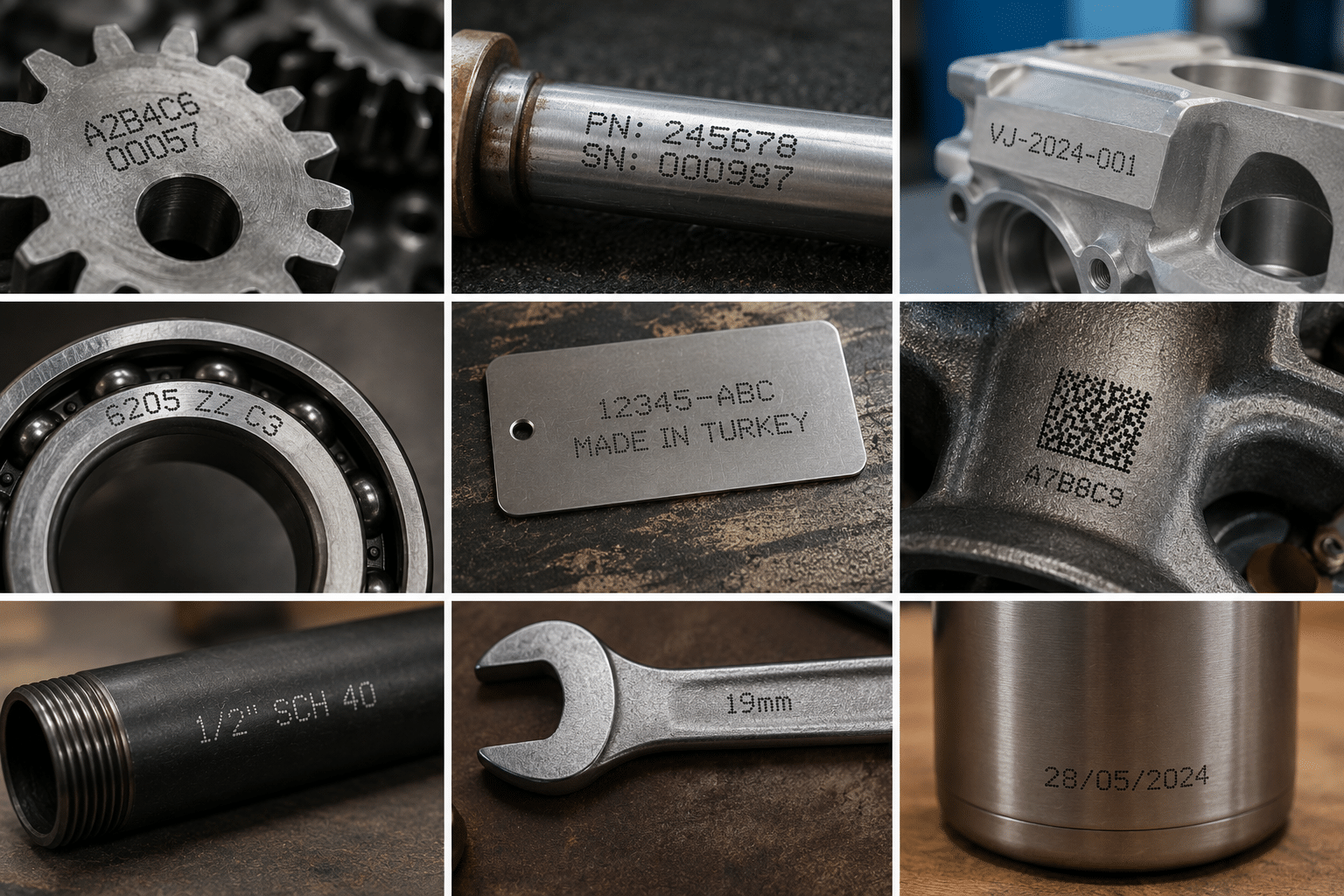

Nokta Vuruşlu Markalama Makinesi Hangi Sektörlerde Kullanılır?
Nokta vuruşlu markalama makineleri, özellikle metal parçaların kalıcı olarak tanımlanması ve izlenebilirliğinin sağlanması gereken endüstrilerde yaygın olarak kullanılır. Seri numarası, parça numarası, şase numarası, lot numarası ve Data Matrix gibi bilgilerin doğrudan parça üzerine işlenebilmesi, bu teknolojiyi ağır çalışma koşullarına sahip üretim ortamları için uygun bir çözüm haline getirir.
Otomotiv Sektörü
Otomotiv üretiminde şase parçaları, motor bileşenleri, aktarma organları ve çeşitli metal parçalar üzerine seri numarası, parça numarası ve tanımlama bilgilerinin işlenmesinde kullanılabilir. Kalıcı markalama, parçaların üretim ve kalite kontrol süreçlerinde izlenebilirliğini destekler.
Makine ve Metal İmalatı
Makine parçaları, kalıplar, bağlantı elemanları, plakalar ve çeşitli metal komponentler üzerine ürün kodu, model bilgisi, seri numarası ve teknik bilgiler markalanabilir.
Savunma Sanayi
Savunma sanayinde kullanılan metal ekipman ve mekanik bileşenlerin üretim ve bakım süreçlerinde takip edilebilmesi için parça numarası, seri numarası ve çeşitli tanımlama kodlarının kalıcı olarak işlenmesinde nokta vuruşlu markalama kullanılabilir.
Havacılık Sanayi
Uygun malzeme ve proses gereklilikleri karşılandığında havacılık sektöründeki çeşitli metal bileşenlerin tanımlanması ve izlenebilirliği için nokta vuruşlu markalama uygulanabilir. Bu tür uygulamalarda markalama derinliği ve konumu, parçaya ilişkin teknik gerekliliklere göre belirlenmelidir.
Enerji ve Ağır Sanayi
Vana, flanş, boru bağlantıları, makine ekipmanları ve büyük metal parçalar üzerine teknik bilgiler ve tanımlama kodları işlenebilir. Taşınabilir nokta vuruşlu markalama makineleri, özellikle sabit markalama istasyonuna taşınması zor olan büyük parçalar için avantaj sağlar.
Bu sektörlerin dışında beyaz eşya, elektrik-elektronik ekipman üretimi ve çeşitli yan sanayi uygulamalarında da ürünlerin kalıcı olarak tanımlanması amacıyla nokta vuruşlu markalama sistemlerinden yararlanılabilir.
Nokta Vuruşlu Markalama Makinesi Nasıl Seçilir?
Nokta vuruşlu markalama makinesi seçerken markalanacak parçanın malzemesi, boyutu, istenen markalama derinliği ve üretim şekli birlikte değerlendirilmelidir. Sabit üretim hatlarında kullanılacak bir sistem ile büyük ve taşınması zor parçalar üzerinde çalışacak bir sistemin ihtiyaçları farklıdır. Doğru makine seçimi, markalama kalitesinin yanı sıra üretim hızını ve kullanım kolaylığını da doğrudan etkiler.
Markalanacak Parçayı Belirleyin
İlk olarak parçanın malzemesi, boyutu ve geometrisi değerlendirilmelidir. Düz metal plakalar ile kavisli veya büyük makine parçalarında kullanılacak markalama kafası ve sabitleme yöntemi farklılık gösterebilir.
Markalama Alanını Değerlendirin
Yazılacak seri numarası, parça numarası, logo veya Data Matrix kodunun kaplayacağı alan makine seçiminde önemlidir. Kullanılacak sistemin markalama alanı, mevcut uygulamanın yanı sıra gelecekte oluşabilecek ihtiyaçları da karşılayabilmelidir.
Markalama Derinliğini Belirleyin
İstenen işaretleme derinliği uygulamaya göre değişir. Standart ürün tanımlamalarında daha yüzeysel markalama yeterli olabilirken, şase numarası ve ağır sanayi uygulamalarında daha belirgin ve derin işaretleme gerekebilir. Makinenin darbe gücü bu ihtiyaca uygun seçilmelidir.
Sabit veya Taşınabilir Makine Seçimine Karar Verin
Küçük ve orta boy parçaların seri olarak markalandığı uygulamalarda masa tipi veya sabit sistemler tercih edilebilir. Büyük, ağır veya üretim hattından çıkarılması zor parçalar için ise taşınabilir nokta vuruşlu markalama makineleri daha uygun olabilir.
Pnömatik veya Elektrikli Sistemi Değerlendirin
Pnömatik sistemler basınçlı hava kullanarak yüksek darbe gücü sağlayabilirken, elektrikli sistemler harici hava tesisatına ihtiyaç duymadan çalışabilir. Seçim yapılırken işletmenin altyapısı, istenen markalama performansı ve uygulama koşulları dikkate alınmalıdır.
Teknik Servis ve Yedek Parça Desteğini Kontrol Edin
Markalama iğnesi, elektronik bileşenler ve diğer yedek parçaların kolay temin edilebilmesi uzun süreli kullanım açısından önemlidir. Teknik servis ve operatör eğitimi desteği de üretimde yaşanabilecek duruş sürelerinin azaltılmasına yardımcı olur.
Nokta vuruşlu markalama makinesi yalnızca mevcut uygulamaya göre değil, işletmenin ileride oluşabilecek üretim ve markalama ihtiyaçları da dikkate alınarak seçilmelidir. Böylece aynı sistem farklı parça ve işaretleme uygulamalarında daha uzun süre verimli şekilde kullanılabilir.
Nokta Vuruşlu Markalama Çeşitleri Nelerdir?
Nokta vuruşlu markalama makineleri; çalışma sistemi, kullanım şekli ve uygulama ihtiyaçlarına göre farklı yapılarda üretilebilir. Makine seçimi yapılırken markalanacak parçanın boyutu, üretim ortamı, istenen markalama derinliği ve sistemin sabit veya taşınabilir kullanılacağı dikkate alınmalıdır.
1. Pnömatik Nokta Vuruşlu Markalama
Pnömatik nokta vuruşlu markalama makineleri, markalama iğnesinin yüzeye darbe uygulaması için basınçlı havadan yararlanır. Yüksek darbe kuvveti gerektiren metal parça markalama uygulamalarında kullanılabilir ve özellikle endüstriyel üretim ortamlarında tercih edilir.
2. Elektrikli Nokta Vuruşlu Markalama
Elektrikli nokta vuruşlu markalama makinelerinde iğnenin hareketi elektrikle çalışan bir mekanizma tarafından sağlanır. Basınçlı hava hattına ihtiyaç duymaması, hava tesisatının bulunmadığı üretim ortamlarında kullanım kolaylığı sağlayabilir.
3. Masa Tipi Nokta Vuruşlu Markalama
Masa tipi sistemlerde markalanacak parça makinenin çalışma alanına yerleştirilir ve sabit markalama kafası kullanılarak işlem gerçekleştirilir. Küçük ve orta boy parçaların düzenli olarak markalandığı seri üretim uygulamalarında tercih edilebilir.
4. Taşınabilir Nokta Vuruşlu Markalama
Taşınabilir nokta vuruşlu markalama makinelerinde markalama kafası parçanın bulunduğu noktaya götürülebilir. Büyük, ağır veya sabit konumdaki parçaların markalanmasında önemli bir kullanım avantajı sağlar.
Pnömatik ve Elektrikli Nokta Vuruşlu Markalama Arasındaki Fark Nedir?
Pnömatik ve elektrikli nokta vuruşlu markalama sistemleri, metal ve diğer uygun sert yüzeyler üzerine kalıcı işaretleme yapmak için kullanılır. İki sistem arasındaki temel fark, markalama iğnesinin hareketini sağlayan güç kaynağıdır. Pnömatik sistemler basınçlı hava kullanırken, elektrikli sistemler iğne hareketini elektrikle çalışan mekanizma üzerinden gerçekleştirir. Doğru sistem seçimi; istenen markalama derinliği, çalışma ortamı, üretim şekli ve işletmenin mevcut altyapısına göre yapılmalıdır.
| Özellik | Pnömatik Nokta Vuruşlu | Elektrikli Nokta Vuruşlu |
|---|---|---|
| Çalışma Sistemi | Basınçlı hava kullanır | Elektrik motoru/solenoid tabanlı mekanizma kullanır |
| Hava Kompresörü | Gereklidir | Gerekmez |
| Markalama Derinliği | Genellikle daha yüksek darbe kuvveti gereken uygulamalara uygundur | Modele ve uygulamaya bağlıdır |
| Kurulum | Hava hattı gerektirir | Elektrik bağlantısıyla daha kolay kurulabilir |
| Taşınabilirlik | Hava hattına bağlılık nedeniyle sınırlanabilir | Hava hattı gerekmediği için daha esnek olabilir |
| Kullanım Alanı | Ağır sanayi ve derin markalama uygulamaları | Genel endüstriyel ve mobil markalama uygulamaları |
| Bakım | Pnömatik sistem ve hava kalitesi de kontrol edilmelidir | Pnömatik altyapı bakımı gerektirmez |
Pnömatik Sistem Ne Zaman Tercih Edilir?
Pnömatik nokta vuruşlu markalama makineleri, yüksek darbe kuvveti ve belirgin markalama gereken uygulamalarda tercih edilebilir. Özellikle kalın metal parçalar, şase parçaları ve ağır sanayi ekipmanları gibi uygulamalarda uygun bir çözüm olabilir. Bununla birlikte sistemin çalışması için yeterli ve uygun kalitede basınçlı hava altyapısı gerekir.
Elektrikli Sistem Ne Zaman Tercih Edilir?
Elektrikli nokta vuruşlu sistemler, hava kompresörü veya basınçlı hava hattı bulunmayan çalışma ortamlarında avantaj sağlayabilir. Daha kolay kurulum ve mobil kullanım ihtiyacı bulunan uygulamalarda değerlendirilebilir. Markalama performansı ve elde edilebilecek derinlik ise kullanılan makinenin teknik özelliklerine göre değişir.
Özetle: yüksek darbe gücü ve ağır sanayi uygulamalarında pnömatik sistemler; basınçlı hava gerektirmeyen, kurulumu daha kolay ve mobil kullanımın önemli olduğu uygulamalarda ise elektrikli sistemler değerlendirilebilir. Nihai seçim, markalanacak malzeme ve istenen işaretleme derinliğine göre yapılmalıdır.
Nokta Vuruşlu Markalama ile Lazer Markalama Arasındaki Farklar
Nokta vuruşlu markalama ve lazer markalama, endüstriyel ürünlerin kalıcı olarak tanımlanması ve izlenebilirliğinin sağlanması için kullanılan iki farklı teknolojidir. Nokta vuruşlu sistemlerde sertleştirilmiş bir iğne yüzeye mekanik darbeler uygulayarak fiziksel iz oluştururken, lazer markalama sistemleri odaklanmış lazer ışınıyla yüzeye temas etmeden işaretleme yapar.
| Özellik | Nokta Vuruşlu Markalama | Lazer Markalama |
|---|---|---|
| Çalışma Prensibi | Mekanik iğne darbeleri | Lazer ışını |
| Yüzey Teması | Var | Yok |
| Markalama Derinliği | Derin işaretleme yapılabilir | Lazer türü ve parametrelere göre değişir |
| Baskı/İşaretleme Detayı | Standart karakter ve endüstriyel kodlamalar için uygun | Çok ince detay ve yüksek çözünürlük sağlayabilir |
| Markalama Hızı | Uygulamaya göre değişir | Genellikle yüksek hızlıdır |
| Sarf Malzemesi | Markalama iğnesi zamanla aşınabilir | Normal kullanımda mürekkep vb. sarf malzemesi gerekmez |
| Gürültü | Mekanik darbeler nedeniyle daha yüksek olabilir | Genellikle daha sessizdir |
| Öne Çıkan Kullanım | Derin ve dayanıklı metal parça markalama | Hızlı, hassas ve detaylı markalama |
Nokta vuruşlu markalama; şase numarası, seri numarası ve ağır sanayi parçaları gibi derin ve fiziksel işaretleme gerektiren uygulamalarda avantaj sağlayabilir. Lazer markalama ise logo, Data Matrix, QR kod, seri numarası ve küçük karakterler gibi yüksek hassasiyet ve detay gerektiren uygulamalarda öne çıkar.
Bu nedenle iki teknoloji arasında seçim yapılırken yalnızca markalama hızı değil; parçanın malzemesi, istenen markalama derinliği, okunabilirlik, üretim hızı ve işaretlemenin görsel kalitesi birlikte değerlendirilmelidir.
Sıkça Sorulan Sorular
Nokta vuruşlu markalama, sert bir iğnenin yüzeye darbeler uygulayarak kalıcı işaretler oluşturduğu endüstriyel markalama yöntemidir. Özellikle metal parçaların kimliklendirilmesi ve izlenebilirliği için tercih edilir.
Çelik, paslanmaz çelik, alüminyum, pirinç, bakır ve diğer metal yüzeylerde güvenle uygulanabilir. Bazı sert plastik malzemelerde de başarılı sonuçlar verir.
Seri numarası, barkod, QR kod, Data Matrix kodu, logo, model numarası, üretim tarihi ve parti numarası gibi birçok bilgi kalıcı olarak işaretlenebilir.
Nokta vuruşlu markalama mekanik darbelerle çalışırken, lazer markalama ışın teknolojisini kullanır. Nokta vuruşlu sistemler derin markalama gerektiren uygulamalarda öne çıkarken, lazer markalama yüksek hız ve estetik görünüm sunar.
Evet. Oluşturulan işaretler silinmeye, aşınmaya ve zorlu çalışma koşullarına karşı oldukça dayanıklıdır. Bu nedenle otomotiv, savunma sanayi ve ağır sanayi uygulamalarında yaygın olarak kullanılmaktadır.
Otomotiv, havacılık, savunma sanayi, makine imalatı, metal işleme, enerji, demiryolu ve ağır sanayi başta olmak üzere ürün izlenebilirliğinin önemli olduğu birçok sektörde kullanılmaktadır.
Evet. Nokta vuruşlu markalama, iğnenin yüzeye fiziksel darbeler uygulayarak iz oluşturması nedeniyle kalıcı bir işaretleme yöntemidir. Markalamanın derinliği ve dayanıklılığı; malzemenin yapısına, kullanılan iğneye ve makine ayarlarına göre değişebilir.
Evet. Uygun makine ve markalama parametreleri kullanıldığında metal yüzeylere şase veya VIN numarası işlenebilir. Özellikle otomotiv ve ağır sanayi uygulamalarında kalıcı parça tanımlama amacıyla nokta vuruşlu markalama kullanılabilir.
Uygun yazılım ve nokta vuruşlu markalama sistemi kullanılarak metal parçalar üzerine makine tarafından okunabilen Data Matrix kodları işlenebilir. Bu kodlar parça tanımlama ve üretim süreçlerinde izlenebilirlik amacıyla kullanılabilir.
Seçim uygulamaya bağlıdır. Derin ve fiziksel işaretleme gereken metal parçalarda nokta vuruşlu markalama avantaj sağlayabilir. Yüksek hız, ince detay ve temassız markalama gereken uygulamalarda ise lazer markalama daha uygun olabilir.
